Aluminium-Frästeile aus Platte
Aluminium ist unser Fräswerkstoff von Anfang an. Legen Sie Legierung und Zustand mit belegten Kennwerten fest, planen Sie Platten gegen Verzug – und lassen Sie das fertige Teil auf Wunsch gleich im eigenen Haus pulverbeschichten.
Auf einen Blick
| Aluminium | Platten und Blöcke auf dem vertikalen Bearbeitungszentrum |
|---|---|
| Pulverbeschichtung | im eigenen Haus, alle RAL- und NCS-Farben |
| Eloxal | nicht im eigenen Haus – sprechen Sie uns an |
| Legierung | Wahlhilfe mit Quellen – welche wir beschaffen, steht im Angebot |
Legierungs-Wahlhilfe · Kurzabfrage
Welche Legierung passt?
Bei gefrästen Aluminiumteilen entscheiden zwei Fragen oft schon über die Legierung: Welche Oberfläche bekommt das Teil – und wie stark darf es sich beim Fräsen bewegen? Die Vorschau ordnet sechs gängige Knetlegierungen danach, gerechnet mit Mindestwerten und Bewertungen aus Werkstoffdatenblättern.
Welche Legierung wir für Ihr Teil beschaffen, steht im Angebot; einen Lagerbestand sagt die Wahlhilfe nicht zu. Ein Rat aus der Werkstoffkunde: Prototyp und Serie aus derselben Legierung im selben Zustand bestellen – sonst unterscheiden sich Festigkeit, Verzug und Eloxalbild, und der Prototyp sagt wenig über die Serie.
Die Vorschau braucht JavaScript. Ohne Skript finden Sie auf der Seite der Wahlhilfe drei fertig gerechnete Anforderungsprofile und alle Tabellenwerte.
- 1T651EN AW6082AlSi1MgMn
- 2T651EN AW7075AlZn5,5MgCu
Ihre Eingaben werden nicht übertragen und nicht gespeichert.
Platte oder Block
Viele Aluminium-Frästeile entstehen aus gewalzter Platte: Grundplatten, Deckel, Halter und Frontplatten, deren Höhe nahe an einer lieferbaren Plattendicke liegt. Ein Block ist nichts anderes als ein dicker Zuschnitt. Er wird nötig, wenn das Teil hoch ist oder rundum aus dem Vollen entsteht, etwa ein tiefes Gehäuse – und dann wird viel mehr Werkstoff zu Spänen.

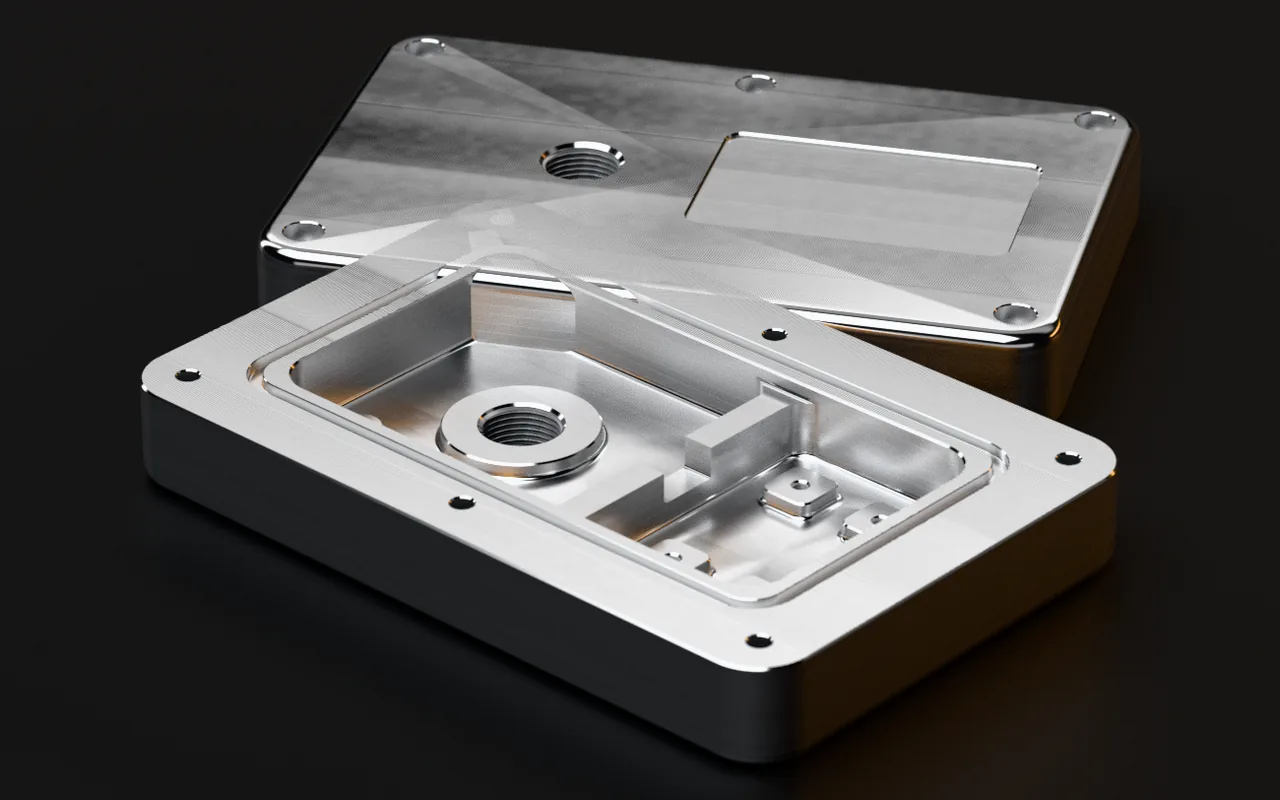

Den Preis bestimmen bei Aluminium neben der Bearbeitungszeit vor allem das Halbzeug und das Volumen, das zerspant wird. Beim Deckel im Bild oben ist knapp ein Drittel seines umhüllenden Quaders von 200 × 130 × 26 mm abgetragen; ein tiefes Gehäuse aus einem Block verliert weit mehr.
Das Fräsen von Platte und Block übernimmt in Arnsberg ein vertikales 3-Achs-Bearbeitungszentrum.
Für dünne Alu-Platten steht an der Mazak ein Vakuumtisch bereit: Er hält das Halbzeug flächig, ohne Pratzen im Fräsweg, und dünne Teile verspannen sich weniger. Wie kleine Teile dabei in der Platte bleiben, zeigt die Seite Platten und Gehäuse.
Wer eine Zeichnung hat, kann die Frage nach dem Halbzeug offen lassen: Dicke und Zustand der Platte ergeben sich aus der Höhe des Teils und aus dem, was die Konstruktion an Festigkeit und Oberfläche verlangt. Wichtig ist, dass die Legierung samt Zustand in der Anfrage steht, damit Angebot und späteres Teil zusammenpassen.
Große, dünne Platten können sich verziehen, wenn auf einer Seite viel Werkstoff fällt. Warum das so ist und was dagegen hilft – vom Zustand T651 bis zur gegossenen Platte –, steht unter Verzug bei Aluplatten.
Aluminium verarbeiten wir bereits als Blech beim Stanzen und in der Pulverbeschichtung; wer statt Platten Stangen oder Profile braucht, findet unter Profile ablängen und weiterbearbeiten, was Sägen und Stabbearbeitungszentrum im selben Haus übernehmen.
Gefräst und beschichtet in einem Haus
Pulverbeschichten gehört bei uns zu den eigenen Leistungen, und Aluminium ist einer der Werkstoffe der Anlage. Beschichtet wird in allen RAL- und NCS-Farben; wie die Anlage arbeitet, steht unter Pulverlack aus der eigenen Anlage. Das gefräste Teil muss dafür nicht in einen weiteren Betrieb.

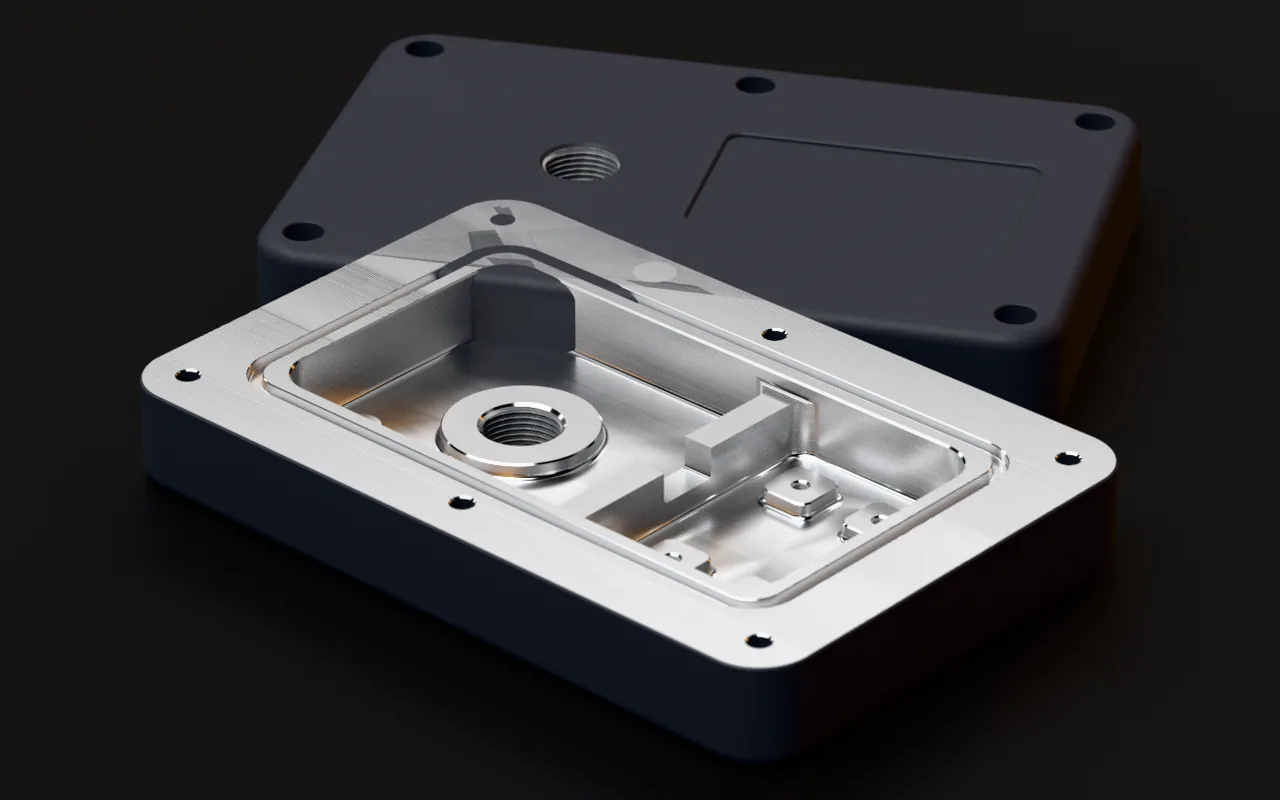

Flächen, die blank bleiben sollen – Dichtflächen, Gewinde, Passungen oder Kontaktstellen für die Erdung –, müssen vor dem Beschichten abgedeckt oder danach nachgearbeitet werden. Welcher Weg zu Ihrem Teil passt, klären wir im Angebot; schreiben Sie dazu, welche Flächen frei bleiben müssen.
Eloxal ist die zweite große Oberfläche für Aluminium, entsteht aber nicht im eigenen Haus. Was Sie über Schichtaufbau, Maßänderung und die Eignung der Legierungen wissen sollten, steht unter Oberflächen für Aluminiumteile.
Häufige Fragen
Eloxal bieten wir nicht im eigenen Haus an. Soll Ihr Teil eloxiert werden, sprechen Sie uns vor der Bestellung an – am besten schon bei der Wahl der Legierung, denn nicht jede eignet sich für dekoratives Eloxal (Legierungs-Wahlhilfe). Pulverbeschichten können wir selbst.
Alle Farbtöne nach RAL und NCS. Nennen Sie den Farbton in der Anfrage und die Flächen, die blank bleiben müssen, etwa Dichtflächen oder Gewinde. Der Deckel im Bild oben ist im Rendering graphitgrau dargestellt, angelehnt an RAL 7024.
Ihr Aluminiumteil: Zeichnung, Legierung, Farbton
Schicken Sie Zeichnung und 3D-Modell, dazu Legierung mit Zustand, Oberfläche und Stückzahl. Ist die Legierung noch offen, legen Sie das Ergebnis der Wahlhilfe bei – welche Legierung wir beschaffen, steht im Angebot.
